椿本Tsubaki刚性联轴器

产品详情

1． 特点

高扭转刚性

由于结构中无挠性功能，因此具有高刚性。

确实的连结

因采用锥形套方式，实现对大轴的紧固能力。

无背隙

锥形套方式采用摩擦联结，因此无背隙。

紧凑 低惯性量

因为轴向长度极其短，可使设计更紧凑。对外环形状进行多角形化，实现了降低惯性力矩。

注意事项

动力刚性联轴器由于无挠性功能，所以无法吸收间隙误差。请尽可能在已定心的场合下使用。

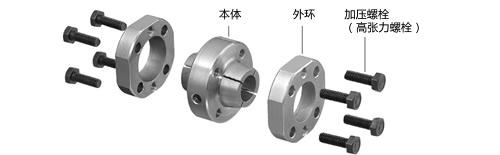

2． 构造



3． 型号表示举例



4． 轴孔径组合

请把左右的轴孔径填入在型号的□□X□□里。

(単位：mm)

型号	轴孔径 D1XD2
EPR50-□□X□□	16X16	16X20	20X20	20X22	-	-	-
EPR58-□□X□□	20X25	22X25	25X25	-	-	-	-
EPR68-□□X□□	25X30	30X30	25X35	28X35	30X35	32X35	35X35
EPR78-□□X□□	※底孔产品也可进行追加工。关于交货期和价格,请向本公司咨询。
