椿本Tsubaki齿轮减速电机

产品详情

1．特点

低噪音·长寿命

采用低噪音设计和加工技术，实现低噪音·长寿命。

小形·轻量

通过使用铝框架制电机，实现更小型，更轻量。

宽泛对应

宽泛的电机输出、减速比1/5～1/200延伸的产品线。

环境适应

不使用稀释剂，采用静电粉体涂装。涂装质量提高。还有，捆包进采用瓦楞纸板和薄膜卷缠方式，为降低顾客的行业垃圾处理作出贡献。

附带离合器·刹车的产品类型

最适于高频度运行，并备有离合器·附带刹车的CB齿轮减速电机产品。

其他

可对应同标准电机具有相同尺寸的变频电机，及备有丰富地选配件。

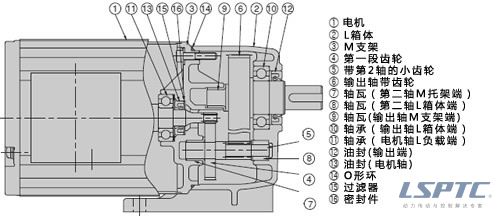

2．构造（二段减速）



3．带三相电机： 0.1kW～5.5kW 型号表示举例



• (1) 系列名: GMTA = 带三相电机, GRTA = 两轴型及带适配器
• (2) 电机容量: 010 = 0.1kW
• (3) 机座号
• (4) 安装形式: L = 底脚安装型, U = 端面实装型, F = 法兰安装型
• (5) 减速比: 1200=1/1200
• (6) 机型代号: B = 附带刹车, FI = 附带适配器, CB = 附带离合器和刹车

4．带单相电机： 100W･200W 型号表示举例



• (1) 系列名: GMTS = 带单相电机
• (2) 电机容量: 100 = 单相100W, 200 = 单相200W
• (3) 机座号
• (4) 安装形式: L = 底脚安装型, U = 端面实装型, F = 法兰安装型
• (5) 减速比: 75 = 1/75
• (6) 机型代号: B = 附带刹车, CB = 附带离合器和刹车

5．标准机型

电机容量		减速比
三相	0.1kW	1/5～1/1200
	0.2kW	1/5～1/1200
	0.4kW	1/5～1/1200
	0.75kW	1/5～1/450
	1.5kW	1/5～1/200
	2.2kW	1/5～1/200
	3.7kW	1/5～1/50
	5.5kW	1/5～1/30
单相	100W	1/5～1/1200
	200W	1/5～1/1200
